FBG-ST-310

구조물 변형 측정


제품기능
- 구조물의 변형률 및 응력 측정으로 안전성 평가
- 구조물의 장기 변형률 측정
- 외력에 의한 구조물의 변형률 측정
- 구조물의 외부나 체제의 변형 측정
- 구조물 외부부착형
제품사양
- 측정 범위 : ±2,000 με (용도에 따라 결정)
- 게이지 길이 : 100 mm~ (사용자 요구에 따라 )
- 파장 범위 : 1,511 ~ 1,590 nm (하단의 파장표에서 원하는 번호 선택)
- 감도 : ≧1,000 με @ 120g tension
- 분해능 : ± 0.05 % F.S
- 정확도 : ± 0.25, 0.5, 1 % F.S (사용자 요구에 따라)
- 반사율 : ≧ 70 %
- 동작 온도 : -20 ~ 80 °C
- 반치 대역폭 (FWHM -3dB) : ≦0.3 nm

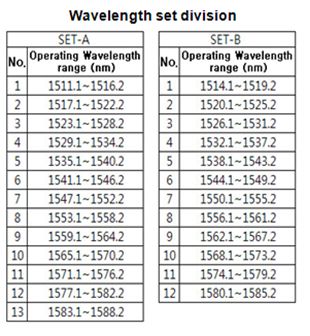

* 파장표
Wavelength set division-FBG Mountable Strain sensor.jpg

설치사례 설치사례보러가기>>
설치방법 설치방법파일다운받으러가기>>
제품특징
<< 특징 및 장점 >>

- 세계 최초로 생산 시 중심파장 세팅 완료로 현장에서 별도의 파장 세팅 필요 없음
- 획기적이며 심플한 구조로 취급이 용이하여 일반인도 간단히 설치 가능
- 타 제품에 비해 우수한 감도, 뛰어난 경제성
- 구조물의 표면에 부착, 고정밀의 장기적 Strain 상시 계측
- 한 라인의 광섬유에 최대 30개 이상의 센서를 종속 연결 사용가능
- 고유한 파장값을 가지고 있어 절대 변형률 측정가능
- 계측장비 없이 센서의 부착만으로 장기변형 계측가능
- 전기장의 영향이 전혀 없어 노이즈가 없고, 항상 신뢰할 수 있는 측정값
- 설치 후 중심파장이 설계 치와 다를 경우 현장 보정 가능
- 반복사용 가능

* 미국/유럽/중국/일본/캐나다 특허 등록
